描述
概述

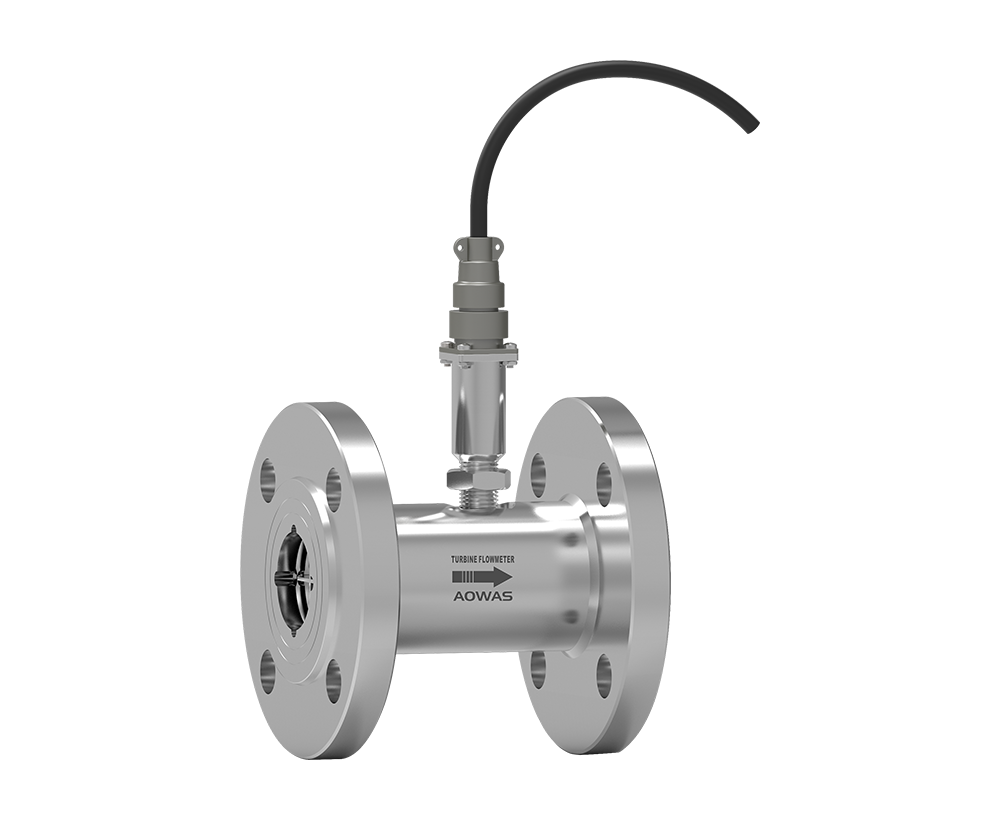

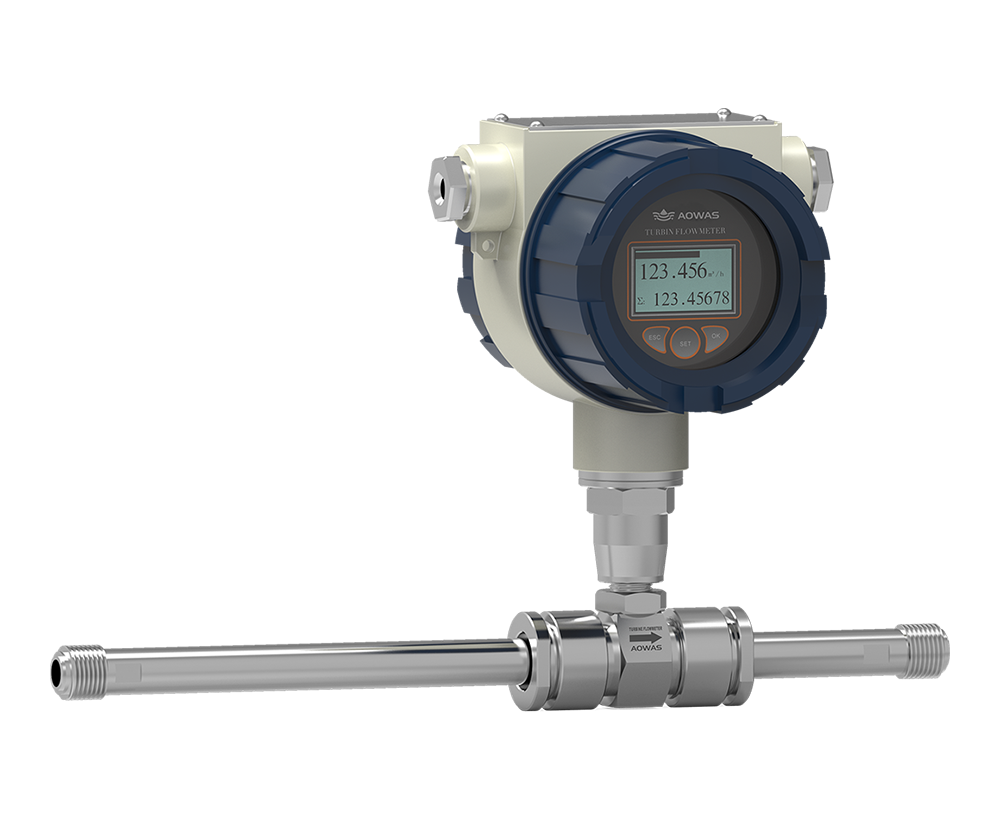

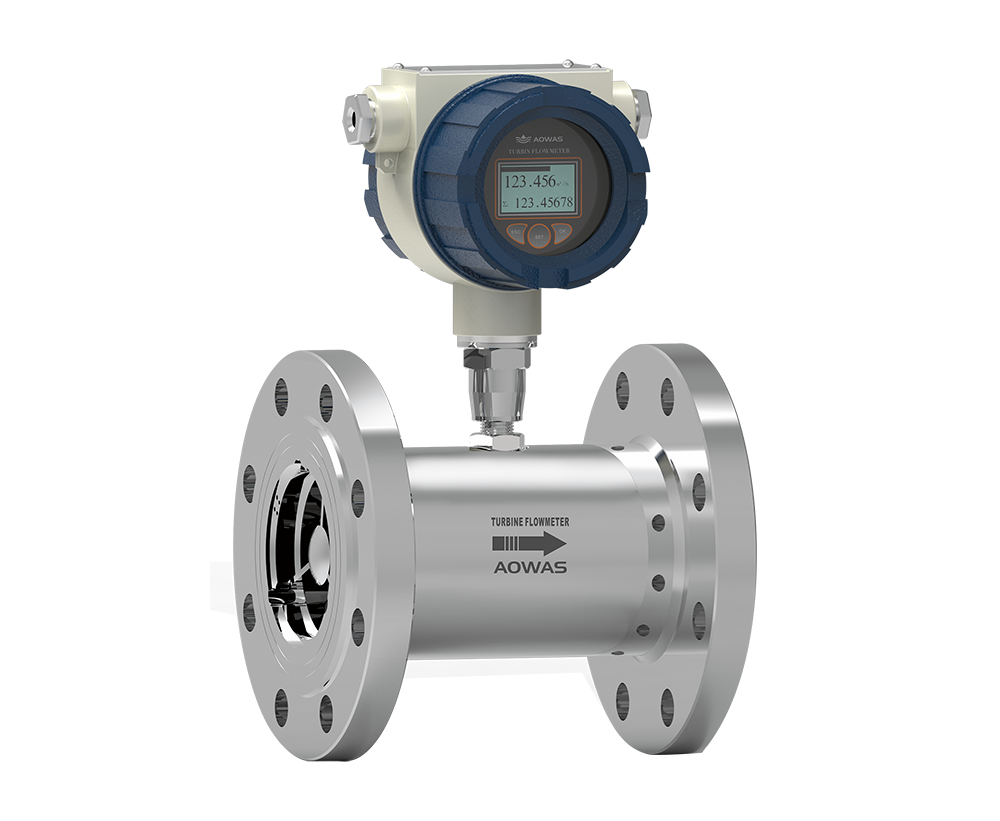

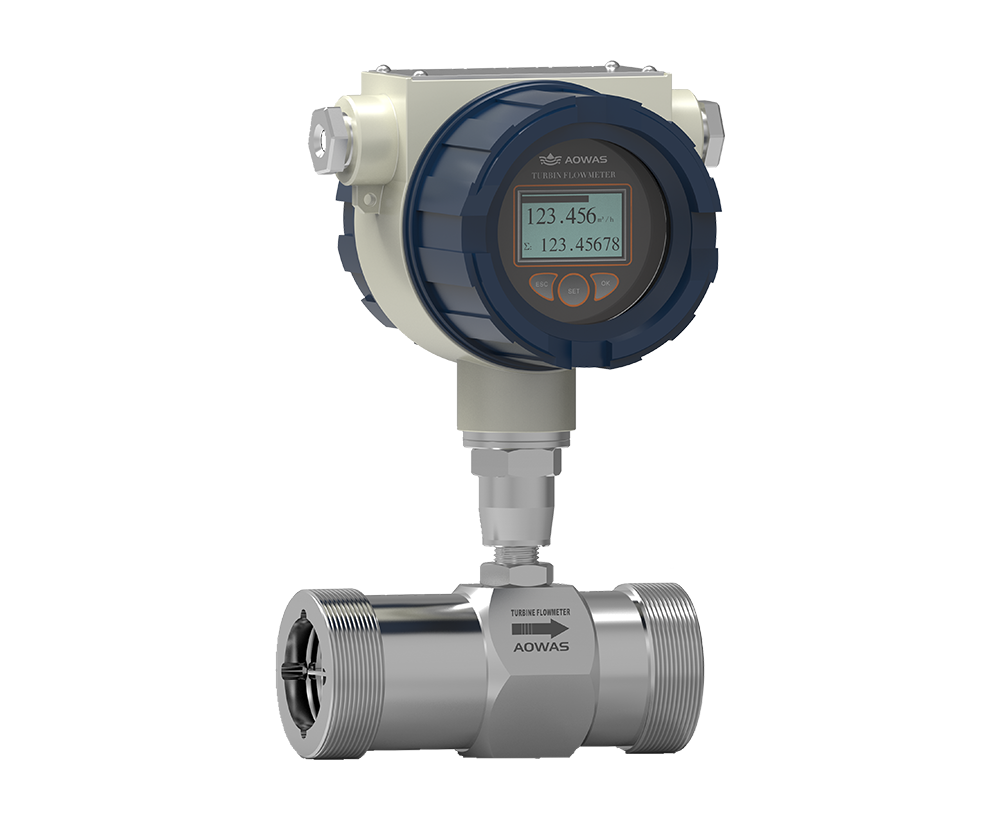

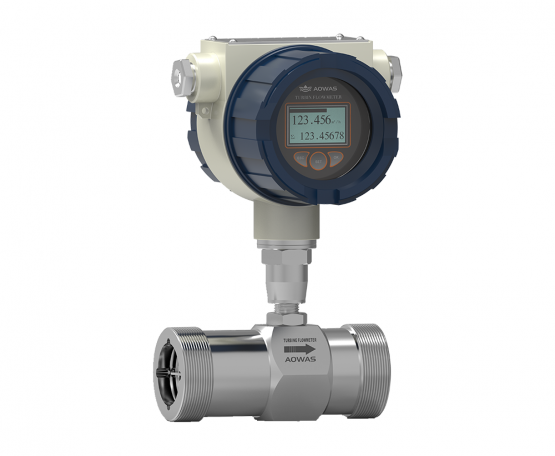

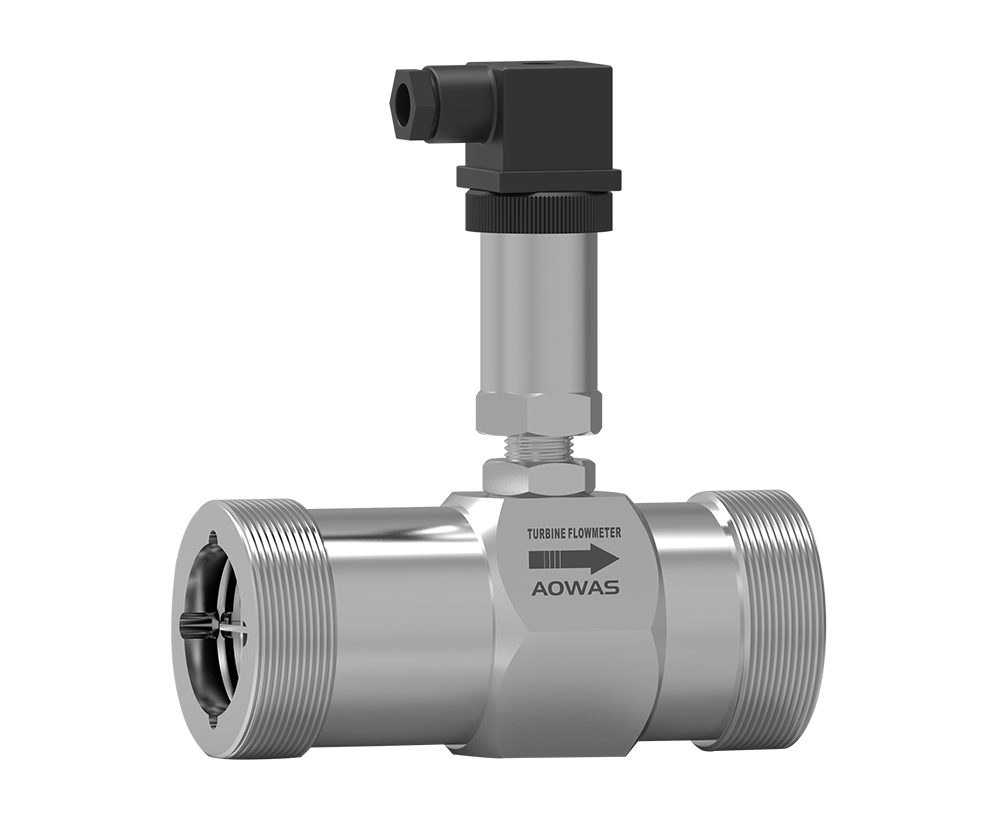

LTF-Y系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，按照JB/T9246-1999标准制造，具有结构简单、轻巧、精度高、复现性好、反应灵敏、安装维护使用方便等特点的新一代涡轮流量计。
广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉AI2O3硬质合金不起腐蚀作用，且无纤维颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可进行定量控制、超量报警等，是流量计量和节能的理想仪表。
1、高清LCD显示
2、三键参数设置及调试
3、非线性信号5段折线修正功能
4、线性电流输出
5、频率脉冲输出：可以用直流给脉冲输出电路供电，此时，仪表可将涡轮传感器输出的mV脉冲信号转换成标准TTL脉冲信号供用户调试使用。
6、可定制提供全四氟材质流量计，主要应用于纯水及超纯水的测量，2-5秒脉动流的测量也能提供较好的精度。
产品特点
高精确，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
可获得很高的频率信号（3~4kHz），信号分辨力强；
范围度宽，中大口径可达1:20，小口径为1:10；
结构紧凑轻巧，安装维护方便，流通能力大；
适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
结构特战与工作原理
(1) 结构特征
传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。
(2)工作原理
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度流体的冲力使叶片具有转动力矩, 克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性, 它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线, 周期性的改变着线圈的磁通量 ，从而使线圈两端感应出电脉冲信号, 此信号经过放大器的放大整形, 形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表, 显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率 f 与流经传感器的流体的瞬时流量 Q 成正比，流量方程为：
Q=f/k*3600
式中：
f——脉冲频率[Hz]
k——传感器的仪表系数[1/m3 ]，由校验单给出。
每台传感器的仪表系数由制造厂填写在检定证书中，k 值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
主要应用
水、柴油、润滑油等无杂质，无强烈腐蚀性液体。
纯水及超纯水的测量，2-5秒脉动流的测量也能提供较好的精度。
