描述
描述
SUP728系列压力/差压变送器，采用壳体螺纹尺寸M27x2，或直接出线的类型，根据现场的不同应用，可以采用不同类型的传感器，可选多种电路板类型（模拟板，数字板，智能板等）。因为其小巧灵活的安装方式，已被广泛应用于各个领域。

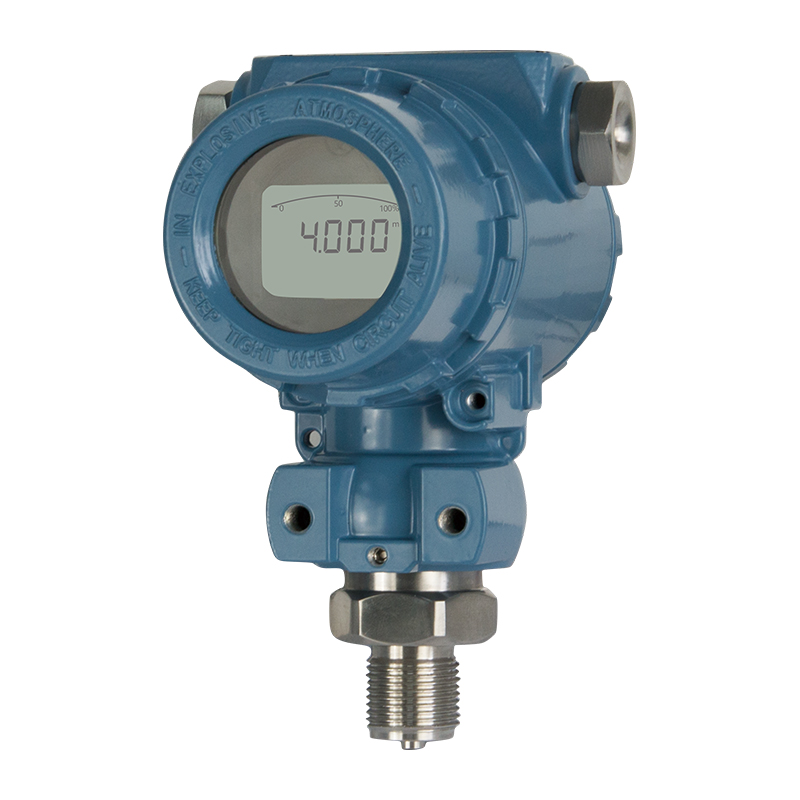

SUP728A型压力变送器选用高质量高精度进口敏感元件，结构紧凑，重量轻,便于安装维护，零点、量程可在外部连续调节，迁移
范围宽。
高温型产品采用多片散热片结构，使产品能在315℃高温下长期稳定工作。
技术参数
1、功能参数
测量介质范围：液体、气体和蒸汽。
环境温度：（-25 … +80）℃
相对湿度：（5 … 95）％RH
量程和零点：可用本机实测量程和零点的调整，或用HART手操器远程调整。
安全防护：抗静电冲击、浪涌电流，过载保护功能强。
输出：两线制（4 …20 ） 隔离直流信号叠加4 20 mA HART数字信号输出，可选择线性或开方输出，最大输出电流不超过21mA。
电源：常用工作电源24V DC，无负载时变送器可在15V DC工作，最高工作电源为32V DC。HART通讯时供电电源范围为（18.5…32）V DC。
负载范围：变送器负载能力与其供电电源有关，负载电阻RL与电源电压Vs的关系如下：
2、技术指标
准确度等级：0.075级、0.1级、0.2级、0.5级
稳 定 性：12个月内最大量程的±0.2％。
温度影响：变送器温度系数，应不超过表1 的规定。
绝缘性能：在环境温度为（ 15… 35）℃，相对湿度为（45 … 75）％时，变15 35 45 75 送器输出端子对外壳的绝缘电阻不小于20MΩ；在施加频率为50Hz的500V试验电压，历时1min无击穿和飞弧现象。
静压影响：静压影响仅适用于测量差压的变送器。并以标准大气压为零点输出值的变化量来衡量。其静压影响不超过表2的规定。
机械振动：振动频率：50Hz，全振幅：0.2mm，历时2小时振动，其测量下限值及量程变化量＜0.075％。
安装位置影响：变送器在安装位置上倾斜±10°时，其测量下限值和量程的变化量应不大于基本误差绝对值的三分之一或200Pa（取其大者）。
引压连接：变送器压力容室上连接孔为1/4NPT，带有丁字接头的连接螺纹为M20x1.5（外螺纹）。
重 量：SUP760约4kg（不包括附件）。
现场安装连接
1、电气安装连接
如图5所示：供电电源通过信号线连接到变送器，电源和信号共用一对电线。电源接线端子分为正、负端并设置在仪表壳的电源仓室内。接线时，拧下电源仓盖，经电源线穿线孔按正、负极将电源信号线连接在正、负接线端子上。
电源信号线可用双绞线，在电磁干扰较为严重的现场，建议使用屏蔽线，并良好接地。电源信号线的截面积应为0.75≤S≤2.5mm²，不能与其他电源线一起穿在同一金属管中或放在同一线槽内，也不应通过强电设备附近。仪表壳上的穿线孔，用密封塞（螺纹为M20x1.5）密封，以避免仪表壳的电源仓室内潮气积聚。如果电源线穿线孔不便密封，应使穿线孔朝下，以便排出液体。
2、机械安装连接
对于SUP系列T型压力变送器以及SUP728系列变送器，安装支架形状可采用L型支架，尺寸（单位：mm）和安装型式如图所示。
选型介绍
根据壳体和外型结构大小的不同，我们将产品分为两大类：SUP760系列和SUP728系列，本节列出了SUP760系列和SUP728系列压力/差压变送器的种类、规格型号、结构材料、外形尺寸、选配附件和订货代码等资料。
选型时，测量类型、测量范围可参照选型表来确定。如需正、负迁移，须注明迁移量值，迁移量值不能超过所选量程段的测量范围。其他资料按照“产品类别”一节来选择。
如果需订购在本节中没有列出的特殊品种的变送器，请告知我们，我们将尽力满足您的需求。
SUP760系列压力变送器壳体连接螺纹可以选择M55x16牙，M56x1.5和M48x1.5三种规格，具体要求可以在订单中备注。
SUP760系列根据现场安装方式的不同，划分SUP760N（基表），SUP760T（直接安装），SUP760L（侧装/直装），SUP760Y（远传）等子系列产品，在产品选型时，请根据现场实际需求的安装方式进行选择。
SUP728系列压力/差压变送器采用壳体螺纹尺寸M27x2，或直接出线的类型，根据现场的不同应用，可以采用不同类型的传感器，可选多种电路板类型（模拟板，数字板，智能板等）。因为其小巧灵活的安装方式，已被广泛应用于各个领域。
