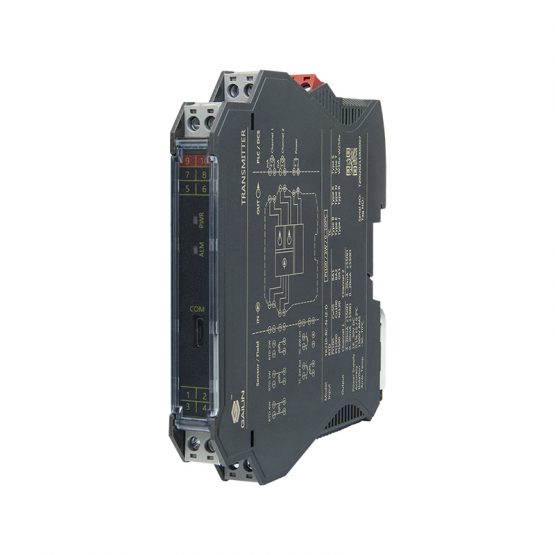

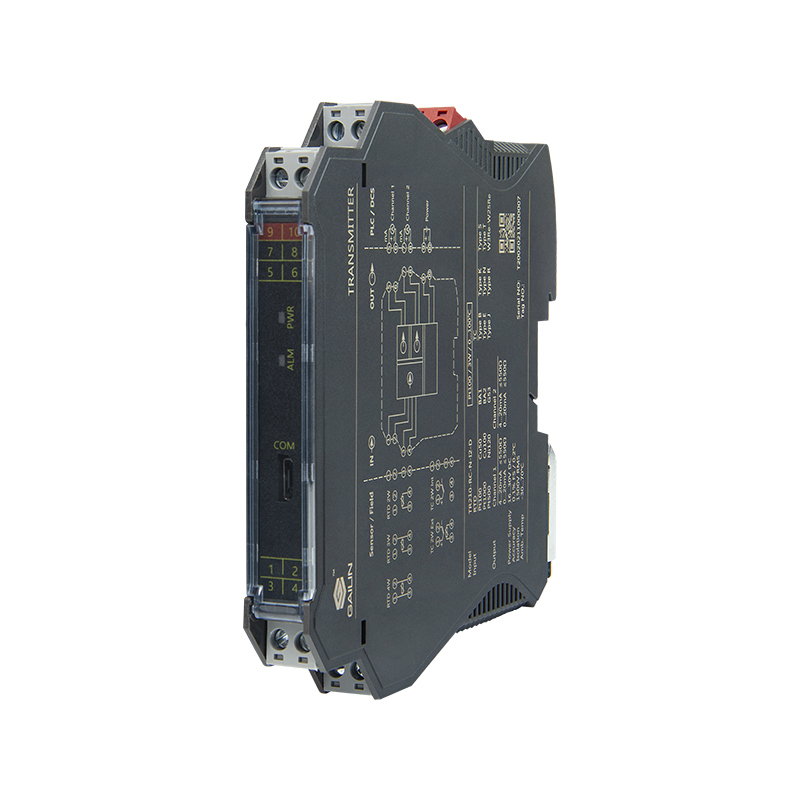

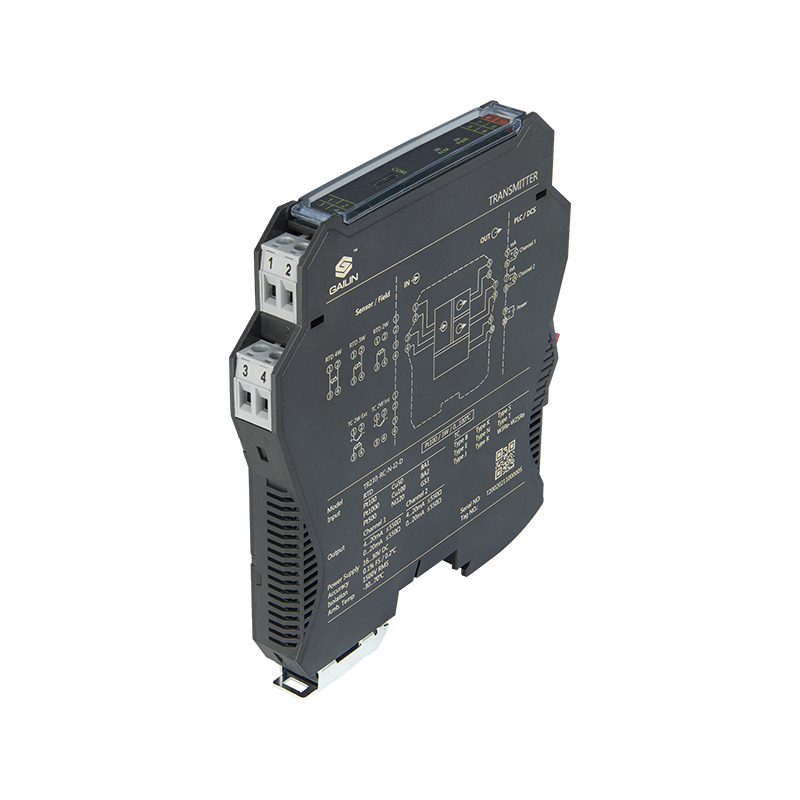

TR210一入二出温度变送隔离器，主要应用在控制系统中，提升抗干扰能力。用来接受现场设备的热电阻、热电偶、线性电阻、毫伏等信号，经过隔离、转换、干扰抑制等处理后，向控制室的DCS、PLC控制系统或其它仪表输出二路隔离的4…20mA电流信号。本仪表采用24V供电，输入、输出和电源三隔离。
该系列产品采用紧凑结构设计，安装方便；内部线路的超低功耗设计，大大降低了仪表工作时因元器件散热而产生的温漂，提高了产品的长期稳定性，延长了使用寿命；提高了仪表的测量精度；具有电源反接保护功能，还具备输入输出耐压保护功能；环境温度范围-30℃…+70℃，可保证仪表在恶劣的环境下正常工作。
主要技术指标
■ 输入信号：
热电阻：Pt100、Pt1000、Pt500、Cu50、Cu100、Ni120、BA1、BA2、G53
电 阻：0…2000Ω
热电偶：B、E、J、K、N、R、S、T、W3Re-W25Re
毫 伏：-50…+100mV
■ 输出信号：4…20mA、0…20mA、0…10mA
■ 负载电阻：≤550Ω / 通道
■ 输出精度：≤0.1% / 0.2℃ (RL＝250Ω；+≤0.02%/100Ω)
■ 冷端补偿精度：≤±1℃
■ 隔离电压：≥1500V AC （输入 / 输出 / 电源之间）
■ 绝缘电阻：≥100MΩ (输入、输出、电源/ 外壳)
■ 温度漂移：0.005%FS/1℃ ( RL=250Ω )
■ 功率消耗：1W (24V DC 供电，单路满载输出)
1.6W (24V DC 供电，两路满载输出)
■ 环境温度：-30℃..+70℃
■ 存储温度：-40℃…+85℃
■ 安装方式：采用35mmDIN导轨安装
